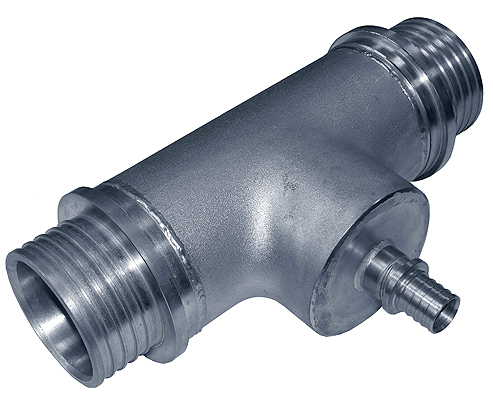

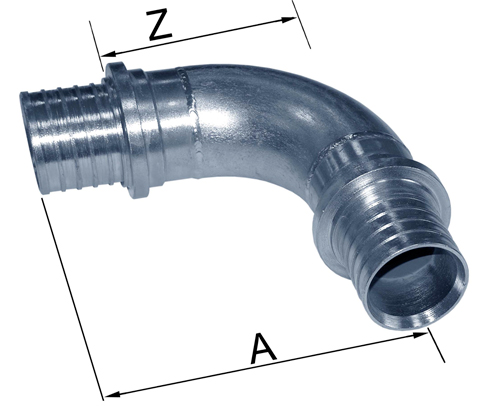

Комплектующие для труб ТВЭЛ-ПЭКС. Переходы на сварку (пластик-металл), муфты (для соединения пластик-пластик), монтажные гильзы (обязательные комплектующие для переходов и муфт), угольники (повороты), тройники, зажимные наконечники (пластик металл резьба, не требуют спец. инструмента для монтажа.

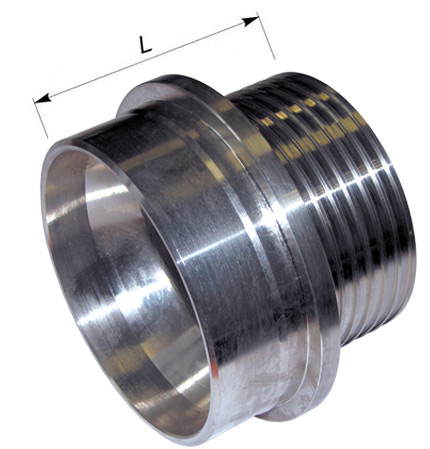

| Наиме- | Трубопроводная система | Трубопроводная система | |||||
| нование | без армирования | с армированием для 10 бар | |||||
| Геометрические | Размеры, мм | Геометрические | Размеры | ||||
| размеры трубы | размеры трубы | детали, мм | |||||
| (диаметр х толщина | (диаметр х толщина | ||||||
| стенки), мм | стенки), мм | ||||||
| 6 бар | 10 бар | L | Диаметр | L | Диаметр | ||
| приварной | приварной | ||||||
| части х | части х | ||||||
| толщина | толщина | ||||||
| стенки | стенки | ||||||
| 25 | 25х2,3 | 25х3,5 | 50 | 26 | - | ||
| 32 | 32х2,9 | 32х4,4 | 60 | 33,7х2,6 | - | ||
| 40 | 40х3,7 | 40х5,5 | 70 | 42,4х2,6 | 40,0х4,0 | 70 | 42,4х2,6 |
| 50 | 50х4,6 | 50х6,9 | 85 | 48,3х2,6 | 47,7х3,6 | 85 | 48,3х2,6 |
| 63 | 63х5,8 | 63х8,6 | 90 | 60,3х2,9 | 58,5х4,0 | 90 | 60,3х2,9 |
| 75 | 75х6,8 | 75х10,3 | 95 | 76,1х2,9 | 69,5х4,6 | 95 | 76,1х2,9 |
| 90 | 90х8,2 | 90х12,3 | 95 | 88,9х3,2 | 84,0х6,0 | 95 | 88,9х3,2 |
| 110 | 110х10 | 110х15,1 | 90 | 114,3х3,6 | 101,0х6,5 | 90 | 114,3х3,6 |
| 125 | - | 116,0х6,8 | 117 | 127,0х5,5 | |||
| 140 | - | 127,0х7,1 | 125 | 133,0х6,0 | |||
| 160 | - | 144,0х7,5 | 125 | 159,0х6,0 | |||
| Материал: Нержавеющая сталь, Сталь 20. | |||||||

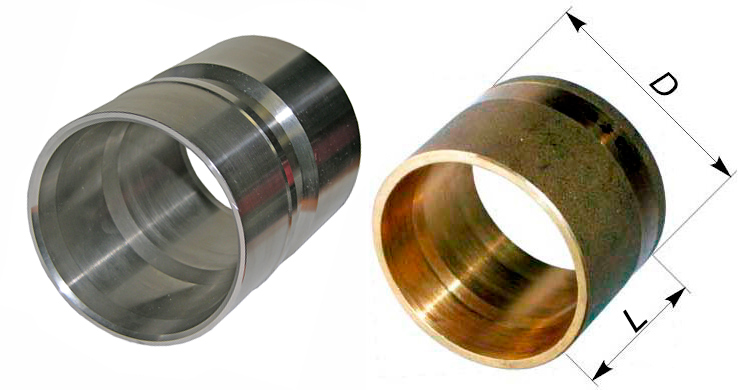

| Наименование | Трубопроводная система без армирования |
Трубопроводная система с армированием для 10 бар |
|||||
| Геометрические размеры трубы (диаметр х толщина стенки), мм |
Размеры детали, мм |
Геометрические размеры трубы (диаметр х толщина стенки), мм |
Размеры детали, мм |
||||
| 6 бар | 10 бар | L | D | L | D | ||
| 25 | 25х2,3 | 25х3,5 | 27 | 30 | - | ||
| 32 | 32х2,9 | 32х4,4 | 35 | 39 | - | ||
| 40 | 40х3,7 | 40х5,5 | 37 | 49 | 40,0х4,0 | 37 | 49 |
| 50 | 50х4,6 | 50х6,9 | 44 | 60 | 47,7х3,6 | 110 | 60 |
| 63 | 63х5,8 | 63х8,6 | 53 | 74 | 58,5х4,0 | 120 | 74 |
| 75 | 75х6,8 | 75х10,3 | 53 | 89 | 69,5х4,6 | 111 | 90 |
| 90 | 90х8,2 | 90х12,3 | 53 | 108 | 84,0х6,0 | 135 | 108 |
| 110 | 110х10 | 110х15,1 | 53 | 130 | 101,0х6,5 | 140 | 126 |
| 125 | - | 116,0х7,1 | 130 | 148 | |||
| 140 | - | 127,0х7,1 | 164 | 154 | |||
| 160 | - | 144,0х7,5 | 165 | 174 | |||
| Материал: Латунь, Нержавеющая сталь | |||||||

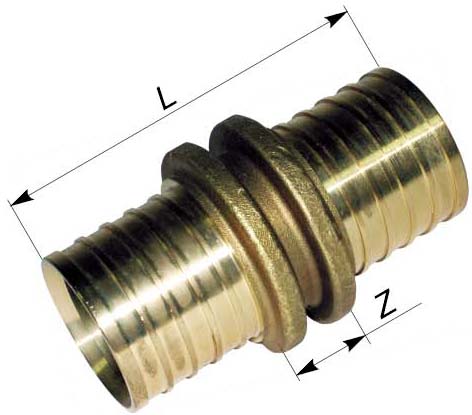

| именование | Трубопроводная система без армирования |
Трубопроводная система с армированием для 10 бар |
|||
| Геометрические размеры трубы (диаметр х толщина стенки), мм |
Размеры детали, мм |
Геометрические размеры трубы (диаметр х толщина стенки), мм |
Размеры детали, мм |
||
| 6 бар | 10 бар | L | L | ||
| 25 | 25х2,3 | 25х3,5 | 74 | - | |
| 32 | 32х2,9 | 32х4,4 | 84 | - | |
| 40 | 40х3,7 | 40х5,5 | 92 | 40,0х4,0 | 92 |
| 50 | 50х4,6 | 50х6,9 | 106 | 47,7х3,6 | 106 |
| 63 | 63х5,8 | 63х8,6 | 128 | 58,5х4,0 | 128 |
| 75 | 75х6,8 | 75х10,3 | 135 | 69,5х4,6 | 135 |
| 90 | 90х8,2 | 90х12,3 | 131,5 | 84,0х6,0 | 131,5 |
| 110 | 110х10 | 110х15,1 | 131,5 | 101,0х6,5 | 131,5 |
| 125* | - | 116,0х6,8 | 164 | ||
| 140* | - | 127,0х7,1 | 180 | ||
| 160* | - | 144,0х7,5 | 180 | ||
| Материал: Латунь, *Нержавеющая сталь. | |||||
